Tutorial Módulo Sensor de Luz BH1750
EL módulo BH1750 es un sensor de luz, que a diferencia del LDR es digital y nos entrega valores de medición en Lux ( lumen /m² ) que es una unidad de medida estándar para el nivel de iluminación (iluminancia). Tiene alta precisión y un rango ente 1 – 65535 lx el cual es configurable.
EL módulo tiene un regulador interno de 3.3V pudiendo alimentar con 5V sin problemas.
La interfaz de comunicación es I2C pudiéndolo implementar en la mayoría de microcontroladores, el módulo aparte de los pines de alimentación y pines I2C tiene un pin para establecer la dirección.
Tenemos dos direcciones para poder trabajar:
El pin ADDR internamente en el módulo tiene una resistencia a GND, por lo que si dejamos sin conectarlo la dirección será 0x23.
Podemos configurar también la resolución del sensor, el cual también afecta a la velocidad de medición; tenemos 3 modos de resolución:
Estas tres configuraciones se subdividen en dos, en modo CONTINUOUS y ONE_TIME, con el primero es para cuando se realizan mediciones constantemente, el segundo para cuando no se necesitan realizar medidas de forma constante, cuando está configurada como ONE_TIME, el módulo se apaga después de realizar la medida, y para volver a leer es necesario volver a configurar.
Librería BH1750
Nosotros usaremos una de varias librerías que podemos encontrar en internet, usaremos la librería BH1750 escrita por Christopher Laws, librería que lo pueden descargar en:;
A continuación explicamos las funciones da la librería
begin(mode)
Inicializa el módulo, esto inicializa la comunicación I2c de Arduino y configura la resolución del BH175, mode es la configuración que se va a establecer, esta puede ser:
BH1750_CONTINUOUS_HIGH_RES_MODE
BH1750_CONTINUOUS_HIGH_RES_MODE_2
BH1750_CONTINUOUS_LOW_RES_MODE
BH1750_ONE_TIME_HIGH_RES_MODE
BH1750_ONE_TIME_HIGH_RES_MODE_2
BH1750_ONE_TIME_LOW_RES_MODE
EL significado de cada uno se explicó anteriormente. Si no se especifica el mode , por defecto es BH1750_CONTINUOUS_HIGH_RES_MODE
Configure(mode)
Al igual que el begin(), configura el BH175, con la diferencia que en esta función no se inicializa La comunicación I2C, para usar esta función la comunicación I2C ya debe estar inicializada.
Mode debe ser uno de los siguientes estados:
BH1750_CONTINUOUS_HIGH_RES_MODE
BH1750_CONTINUOUS_HIGH_RES_MODE_2
BH1750_CONTINUOUS_LOW_RES_MODE
BH1750_ONE_TIME_HIGH_RES_MODE
BH1750_ONE_TIME_HIGH_RES_MODE_2
BH1750_ONE_TIME_LOW_RES_MODE
EL significado de cada uno se explicó anteriormente.
ReadLightLevel()
Realiza una lectura de la iluminancia a la que está expuesto el sensor, nos retorna un entero sin signo con el valor de de la medicion de luz en Lux

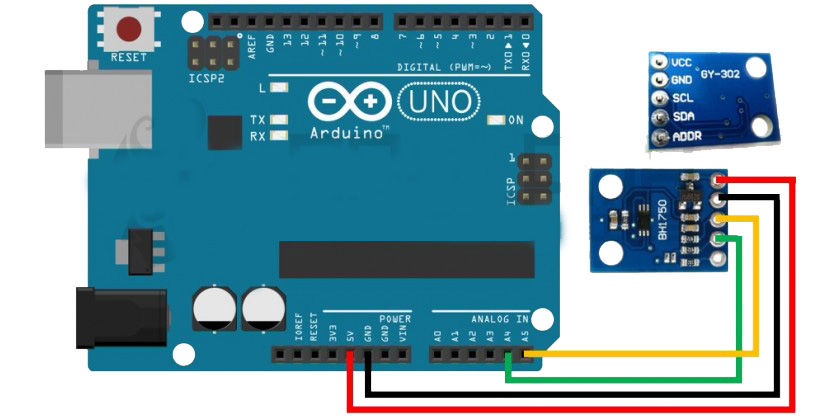

Conexiones entre Arduino y el módulo BH1750
Las conexiones del módulo son como cualquier conexión con buz I2C:
El pin ADDR lo dejamos sin conectar puesto que la librería que usamos trabaja con la dirección 0x23.
Luxómetro: midiendo la iluminancia de un ambiente con el BH1750.
Este ejemplo realizamos mediciones de luz con el BH1750. La programación es sencilla, el proceso simplemente es configurar el módulo y luego realizar las lecturas.
El sketch es el siguiente:

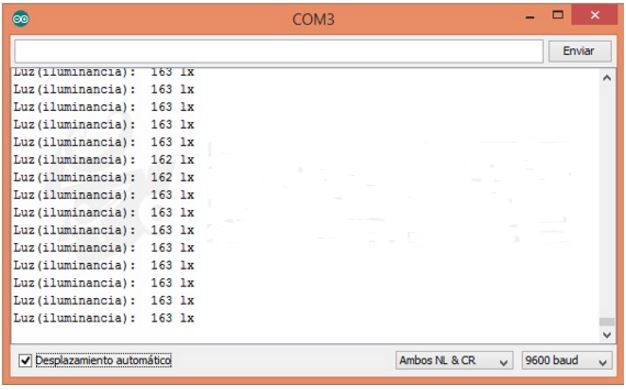

A continuación se muestra las lecturas leídas:
Encendido de focos automático:
En este ejemplo encenderemos a apagaremos un led (que podría ser un foco de tu fachada o jardín) de acuerdo al nivel de luz que sensamos, de esta forma el foco se encenderá de forma automática en la noche y se apagará en el día. Este ejemplo trabajaremos para simular un foco el led del pin13, pero fácilmente podrían conectarlo a un módulo relé o triac e implementarlo con un foco de 200V.
El sketch es el siguiente:
Notar que tenemos dos umbrales para determinar si es día o noche, Lux_noche anterior a este valor de lux lo consideramos noche, Lux_dia superior a este valor lo consideramos dia, y valores entre Lux_noche y Lux_dia lo consideramos un estado de histéresis, en donde mantendremos el valor anterior del foco, esto con el fin de no hacer oscilar y no quemar el foco, puesto que si tuviéramos un solo umbral cuando nos encontremos justo en este valor cualquier variación pequeña de luz haría que el foco se encienda y apague pudiendo malograr el foco o simplemente dar una mala iluminación.
A continuación se muestra la salida del monitor serial:
